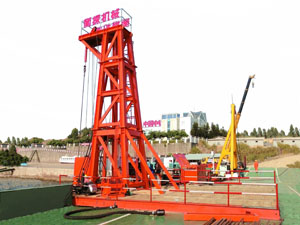

Буровой станок для разведочных работ в океане HD-500
1. Описание
Морские буровые установки HD-500 разработаны специально для океанографических исследований и управляются с помощью гидравлики. Они применяются для бурения таких пластов как осадившийся ил, затвердевшая глина, песчаная глина, осадочные породы, обломочные породы, коренная твердая порода и др. Плавучие буровые установки HD-500 используются для бурения любых пластов различными технологиями.
2. Технические характеристики
1). Основные параметрыГлубина бурения (м) (глубина воды – 100м): 500 400 300
Диаметр обрабатываемого отверстия (мм): Φ91 Φ110 Φ127
Диаметр буровой трубы (мм) Φ50 Φ73 Φ89
Угол наклона скважины: 90°
2). Буровая головка морских буровых установок HD-500 Выходная скорость вращения (положительная и отрицательная) (об/мин) Смена 1 98~166；Смена 2 179~304 Смена 3 344~583；Смена 4 626~1062 Номинальный максимальный крутящий момент на выходе (Н.м): 6021
3) Главный подъемник плавучих буровых установок HD-500 Грузоподъемная сила (один канат, первый этаж) (кН): 80 Одноканатная максимальная скорость (м/мин): 42 Диаметр каната (мм): Φ20 Длина каната (м): 50
4). Вспомогательный подъемник морских буровых установок HD-500 Грузоподъемная сила (один канат, первый этаж) (кН): 50 Одноканатная максимальная скорость (м/мин): 35 Диаметр каната (мм): Φ18 Длина каната (м): 80
5). Колонковый подъемник плавучих буровых установок HD-500 Грузоподъемная сила (один канат, первый этаж) (кН): 20 Одноканатная максимальная скорость (м/мин): 40 Диаметр каната (мм): Φ14 Длина каната (м): 100
6). Гидравлическая система морских буровых установок HD-500 Номинальное давление в основном топливном трубопроводе (МПа): 25 Во вспомогательном топливном трубопроводе (МПа): 20 Подача (мл/об): 71+32+20 Номинальная скорость на входе (об/мин): 2200
7.1) Компенсаторная система противовеса подъемника: Компенсаторные способности подъемника (кН): 25 Ход компенсации: 3 м
7.2) ПротивовесДва комплекта каждый 800кг /включает передвижной цилиндр（длина около 6-8м）
8) . Мачта бурового станка Структурное строение: высота (м) 9 Номинальная нагрузка (кН): 400
9) .Буровой насос BW-250 гидравлический двигатель
10). Источник питания СТип: 4BTAA3.9-125 Мощность (кВт): 92 Скорость вращения (об/мин):2200
