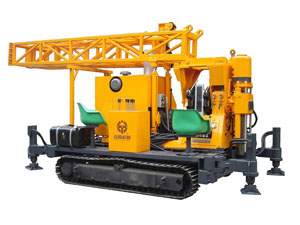

Буровая установка XY-4L
Описание
Станок для колонкового бурения на гусеничном ходу XY-4L является новым типом установок для колонкового бурения, разработанных специально для алмазного бурения. Станок для алмазного колонкового бурения XY-4L применяется для инженерно-геологических изысканий, гидрологии, бурения колодцев и при крупномасштабном строительстве. От предыдущих моделей данная установка унаследовала несложную конструкцию, простой способ эксплуатации и удобное техническое обслуживание. Кроме того, установка имеет ряд важных преимуществ:
1. Станок для колонкового бурения на гусеничном ходу XY-4L имеет несколько скоростей. Он прекрасно справляется с разными технологиями бурения, в том числе с отбором образцов алмазных тросов, вращением вокруг неподвижного центра, наклонно-направленным бурением, последовательным колонковым бурением с обратной промывкой (отбор образцов), а также с апертуарным согласованием обычным методом.
2. Станок для алмазного колонкового бурения XY-4L имеет большой крутящий момент высокой интенсивности. Станок имеет широкую сферу применения и очень высокие функциональные возможности бурения.
3. Станок для колонкового бурения на гусеничном ходу XY-4L имеет прочную структуру благодаря упрочненному зажиму для соединительного штока.
4. Станок для алмазного колонкового бурения XY-4L оснащен автомобильной коробкой передач, сцеплением, универсальным ведущим валом коробки передач и другими общими частями высокого качества, благодаря чему оборудование отличается длительным сроком службы, высокой надежностью и удобной заменой деталей.
5. Станок для колонкового бурения на гусеничном ходу XY-4L оснащен буровой мачтой с функцией гидравлического подъема, которая отличается удобством и маневренностью.
6. Благодаря оснащению гусеничным ходом и гидравлическим толкателем станок может передвигаться самостоятельно.
Основные технические характеристики::
| Двигатель | Дизельный двигатель R4105ZD | ||
| Мощность и скорость вращения | 56кВт/1500 об/мин | ||
| Наибольшие глубина и диаметр сверления | NQ (φ70) буровая труба | глубина сверления | 700m |
| HQ (φ89) буровая труба | глубина сверления | 400m | |
| φ 42 буровая труба | глубина сверления 1000m | 1000m | |
Вращатель станка для алмазного колонкового бурения XY-4L:
| Скорость вращения шпинделя (об/мин) | По часовой стрелке: 33, 65, 109, 165, 215, 302, 507, 766, 1002 |
| Против часовой стрелки | 36, 167 |
| Макс. крутящий момент вертикального шпинделя (Нм) | 4200 |
| Диаметр вертикального шпинделя (мм) | φ93 |
| Подъемная сила (кН) | Номинально 75 |
| Мощность давления (кН) | Номинально 55 |
| Длина подачи (мм) | 600 |
Лебедка:
| Одноканатное (трехуровневое) макс. усилие подъема (кН) | Max 40 |
| Одноканатная (трехуровневая) макс. скорость (м/с) | 0.72、1.2、1.82、2.38 |
| Диаметр барабана (мм) | φ220 |
| Диаметр стального каната (мм) | φ15 |
| Общая длина каната (м) | 55 |
Гидравлическая система станка для колонкового бурения на гусеничном ходу XY-4L:
Тип масляного насоса |
CBTL-E430/E410-AFH |
| Подача масляного насоса за один ход поршня (мл/об) | 30+10 |
| Давление в системе (МПа) | 8-10 |
| Ход гидроцилиндра (мм) | 460 |
Мачта бурового станка:
| Высота буровой мачты (м) | 7.5 |
| Подъемная сила буровой мачты (кН) | 90 |
Гусеничная платформа:
| Грузоподъемность (т) | 4.5 | ||
| Размеры нижней плиты (Д X Ш) | 2200 x 1700 | ||
| Скорость хода (км/ч) | 2 | ||
| Угол преодолеваемого подъема | ＜30° | ||
| Канатная лебедка для подъема съемного керноприемника | Грузоподъемность пустого барабана 800 кг | Полного барабана 300 кг | |
| Линейная скорость полного барабана (м/с) | 2 | ||
| Общая длина каната | φ4.76mm | 700m | |
| Вес оборудования с мачтой | 6500кг | ||

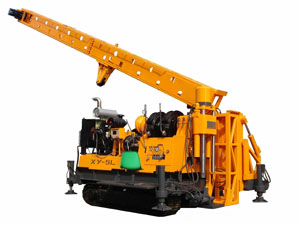

- Буровая установка XY-5L Установка для колонкового бурения на гусеничном ходу XY-5L может выполнять несколько технологий бурения, в том числе алмазное .....
