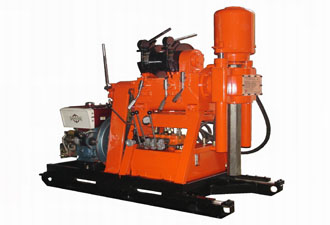

Буровая установка XY-5L

Описание:
Установка для колонкового бурения на гусеничном ходу XY-5L может выполнять несколько технологий бурения, в том числе алмазное бурение. Она применяется для инженерно-геологических изысканий, гидрологии, бурения колодцев и при крупномасштабном строительстве. Буровая установка XY-5L является буровым оборудованием шпиндельного типа, которое отличается несложной конструкцией, простотой эксплуатации и удобным техническим обслуживанием. Будучи признанным поставщиком буровых установок в Китае, мы предоставляем различные виды высококачественного бурового оборудования. .

Технические характеристики установки для колонкового бурения на гусеничном ходу XY-5L:

Двигатель: Дизельный двигатель:

Модель Мощность (кВт) 74（2200 об/мин）
  Мощность (кВт) 74（2200 об/мин）
Предельная глубина бурения BQ буровая труба глубина сверления 1800м
 NQ буровая труба  глубина сверления 1400м
HQ буровая труба глубина сверления 900м

Вращатель буровой установки XY-5L:

Скорость вращения шпинделя (об/мин) По часовой стрелке: 47、76、123、152、190、246、270、360、400、613、869、11611
Против часовой стрелки: 51、163
Макс. крутящий момент вертикального шпинделя (Нм) 6800（76 об/мин））
Диаметр вертикального шпинделя (мм) 93
Подъемная сила (кН) Номинально 150
Мощность давления (кН) Номинально 80
Длина подачи (мм) 800

Лебедка установки для колонкового бурения на гусеничном ходу XY-5L:

Одноканатное (трехуровневое) макс. усилие подъема (кН) Макс. 60
Одноканатная (трехуровневая) макс. скорость (м/с)  0.79；1.27；1.96；2.78；3.71
Диаметр барабана (мм) 300
Диаметр стального каната (мм) 20
Общая длина каната (м) 100

Гидравлическая система буровой установки XY-5L

Модель масляного насоса 63SCY14-1BF (плунжерный насос) +SGP1A16RF (шестеренный насос)
Oil pump delivery capacity (ml/r)  63+16
Давление в системе (МПа) 12 МПа 25МПа во время движения
Ход гидроцилиндра (мм)   500

Мачта установки для колонкового бурения на гусеничном ходу XY-5L:

Высота буровой мачты (м) 11.7
Подъемная сила буровой мачты (кН) 300
Угол бурения       90°~45°

Гусеничная платформа буровой установки XY-5L:

Грузоподъемность (т)

 10
Скорость хода (км/ч)     1.5-2
Макс. тяговое усилие (кг) 10250
Угол преодолеваемого подъема     30°

Канатная лебедка для подъема съемного керноприемника установки для колонкового бурения на гусеничном ходу XY-5L:

Грузоподъемность пустого барабана 1200 кг Полного барабана 400кг
Линейная скорость полного барабана (м/с)   2
Общая длина каната Φ5.3мм (м)  1500м
Размер для транспортировки (Д×Ш×В) (мм) 5200×2180×2900
Рабочий размер (Д×Ш×В) (мм 4500×3300×11700
Общий вес (т) около 11.5т
